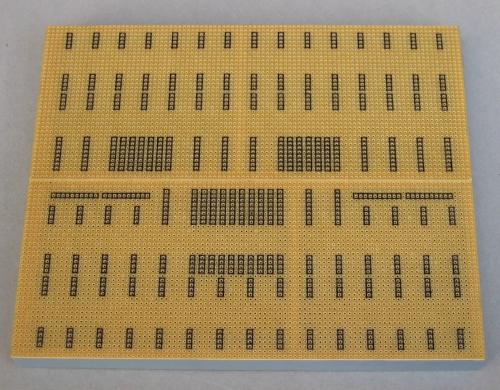

Das Radioschaltpult Nr. 2 arbeitet nach dem Prinzip des unterbrochenen Streifenrasters. Die Grundplatte ist mit versenkten Buchsenleisten versehen und leider nur mit großem Aufwand herzustellen.
Es bedurfte einiger Überlegung, um eine günstige Anordnung des Rasters herauszufinden. Das horizontale Rastermaß beträgt 1,5 cm (genau 6 x 2,54 mm); vertikal ist das Raster für einen Abstand von 2 cm ausgelegt. Damit auch Bausteine mit größerem Stiftabstand aufgesteckt werden können, wurden einige Kontaktschienen verlängert. Außerdem ist an drei Stellen das horizontale Rastermaß auf 0,5 cm verkürzt worden, um vielpolige Bausteine wie IC-Fassungen verwenden zu können.
Die Herstellung der Platte erfolgt wie bereits an anderer Stelle beschrieben.

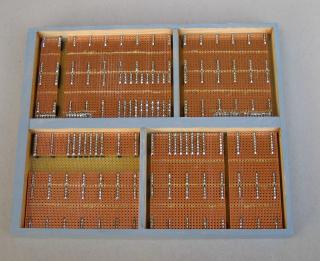

Nebenstehend ein kleiner Blick unter die Platte.

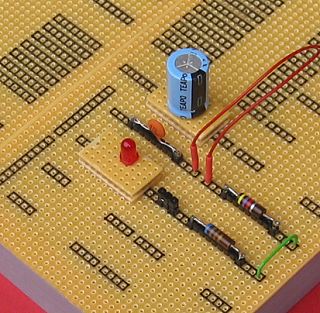

Einige aufgesteckte Bausteine. Man erkennt, dass wegen der
Unterbrechungen im Raster die Bausteine nicht direkt zusammengeschaltet
werden können. Das kann mit Hilfe von kleinen Drahtbrücken
oder Kurzschlusssteckern geschehen. Ein solcher Kurzschlussstecker
befindet sich zwischen der Leuchtdiode und dem Widerstand.
Ein
kleiner Kurzschlussstecker, aus einem Stückchen Stiftleiste
hergestellt. Solche Stecker sind wesentlich griffiger als
Drahtbrücken.
Die Platte ist noch nicht ideal aufgeteilt. Ob es eine neue, verbesserte Version geben wird, hängt davon ab, wie sich das System in der Praxis bewährt. Insofern ist die Platte als Prototyp anzusehen.
