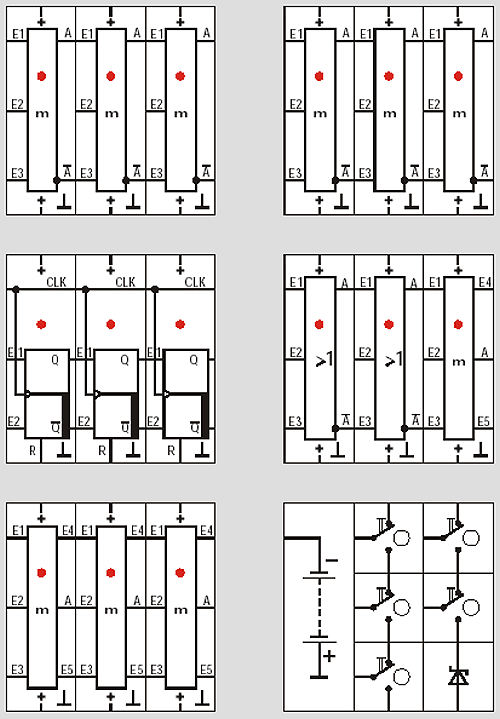

Bausteine des Kastens "Schwellwert- und Majoritätslogik"
Bei den mit "m" gekennzeichnten Bausteinen handelt es sich um Majoritätsbausteine, bestückt mit dem IC CD4008.
In der Mitte links sind drei Koinzidenz-Flipflops abgebildet. Sie verwenden die Schaltungen CD4008 und CD4013.
Rechts daneben sind zwei OR-NOR-Verknüpfungsbausteine mit CD4025 zu sehen. Sehr viel "Digitales" also.
Die meisten Digitalbausteine sind in "Dreiergehäusen" untergebracht und verfügen somit über 8 Anschlüsse.
