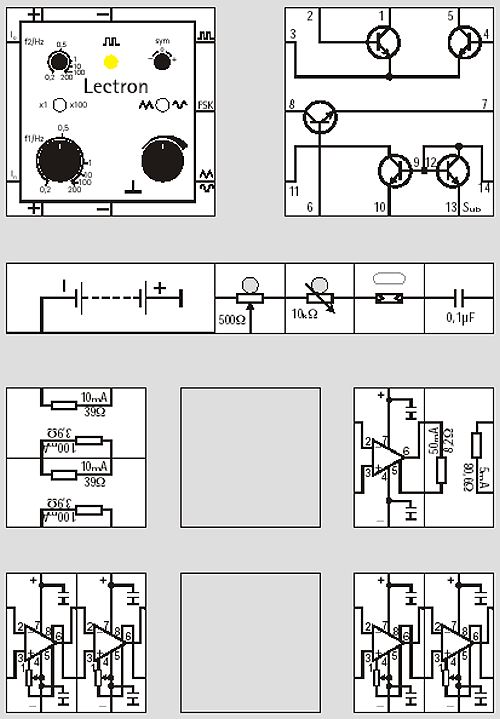

Einige Bausteine des Kastens "Operationsverstärker"
Als OPAmp kommt der hochohmige Typ CA3140 zu Einsatz. Daneben ist noch der OTA CA3080 im Kasten enthalten.
Interessant ist das Transistor-Array
CA3046 (rechts oben). Da sich alle Transistoren auf einem gemeinsamen
Substrat befinden, haben sie vergleichbare Eigenschaften. Der Baustein
eignet sich somit gut, um das Differenzverstärkerprinzip des Operationsverstärkers
in Vorversuchen zu erarbeiten.
In dem Funktionsgenerator-Baustein (links oben) steckt der bekannte Typ
XR2206. Dies dürfte der am weitesten entwickelte Spezialbaustein
sein, praktisch ein komplettes, kleines Gerät, das direkt in die
Schaltung eingefügt werden kann.
Die Bausteine mit jeweils 2 Widerständen dienen zum Shunten des Messinstrumentes.
