Zwar enthält Lectron ein umfangreiches Angebot an Bausteinen, aber es kann trotzdem mal vorkommen, dass der eine oder andere Widerstand fehlt oder ein Spezialtransistor eingesetzt werden soll. Angesichts der Tatsache, dass alle Bauteile, ja sogar die Verbindungsleitungen in Spezialgehäusen verpackt sind, scheint es fast unmöglich zu sein, das System mit eigenen Komponenten zu erweitern. Aber es geht, sogar recht bequem - dank der lieferbaren Leerbausteine.

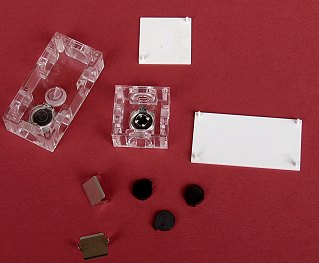

Leerbausteine,
Kontaktplättchen und Magnete. Die weißen Deckplatten lassen
sich problemlos mit einem wasserfesten Folienschreiber beschriften.
Zwei
selbstgemachte Bausteine. Das Siebglied reduziert den Umfang des
Versuchsaufbaus. Der Anschlussbaustein mit zwei Lötstiften
erleichtert das Ankoppeln an meine eigenen Experimentiergeräte.
Ein etwas komplexerer Baustein: TBA820 in einer ähnlichen Beschaltung, wie sie von Kosmos electronic X angewandt wird. Der Baustein ist universell zu verwenden: als NF-Verstärker, Generator, Schmitt-Trigger usw.

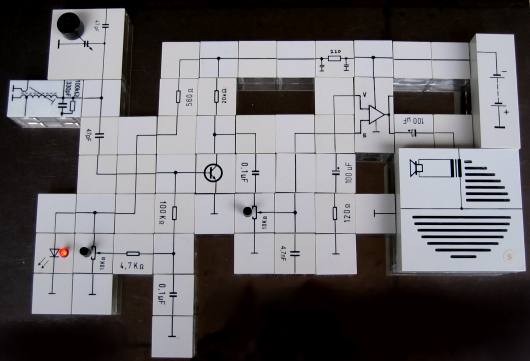

Nun eine Schaltung, die von dem TBA820-Baustein Gebrauch macht: ein Transistor-Audion. Der Lautsprecherbaustein wurde ein wenig umgebaut; ich habe den Ausgangsübertrager entfernt, um direkt an den Lautsprecher zu gelangen. Auch der Batteriekasten wurde umgepolt - nun liegt Minus Masse. Der Anschlussbaustein für Antenne und Erde fehlt in der Abbildung, ebenso wie ein Massebaustein, der versehentlich entfernt wurde. Die Antenne kann wahlweise über den 47pF-Kondensator, die Koppelspule oder die Anzapfung der Schwingkreisspule angekoppelt werden.
Ergebnis: Der Versuch funktioniert ausgezeichnet. Es ist Power vorhanden, und selbst tagsüber reicht eine Hilfsantenne von 3-4 m, um den Ortssender hereinzubekommen. Angenehm ist die weiche Arbeitspunkteinstellung des Audion-Transistors.
