Griffige Bauteile
Ja, ich weiß: Der Vorteil der Breadboards besteht darin, dass sehr viele Bauteile direkt aufgesteckt werden können. Das ist rationell, flexibel - und manchmal ganz schön fummelig. Trotzdem, es gibt eine ganze Reihe von Bauteilen, die sich hervorragend für Breadboards eignen:

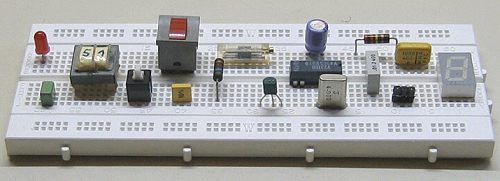

Der Miniübertrager 5:1 links im Bild taugt zwar nicht viel, lässt sich aber immerhin schnell aufstecken. Daneben zwei Tastschalter, die beim Ausschlachten alter Computer angefallen sind. Man muss nur die Anschlussbeinchen sauber entzinnen. In der Mitte oben ein 10-Gang-Spindeltrimmer. Usw.
Es gibt aber auch Bauteile, bei denen man etwas nachhelfen kann oder muss:
Der
Kondensator links ist ideal; der rechte wäre es auch, wenn er
nicht zu dicke Anschlussdrähte hätte. Hier hilft die Montage
auf einem Stück Stiftleiste.
Elkos
lassen sich im allgemeinen gut stecken, es sei denn, es handelt sich um
ausgelötete Exemplare (wer hat nicht ganze Schachteln davon?)
Solche Bauteile lassen sich mit etwas Stiftleiste und etwas
Lochrastermaterial griffig herrichten.
Transistoren
machen im allgemeinen keine Probleme. Unbequem ist nur, dass bei
manchen die Typbezeichnung kaum lesbar ist oder die Reihenfolge E-B-C
nicht eingehalten wird.
Die Germaniumdiode unten funktioniert gut, doch wo ist die Kathode? Sie könnte ähnlich montiert werden wie der BC 548.
Sorgenkinder
Widerstände. Der linke ist gut geeignet, aber der obere? Ok, das
Bild ist nicht ganz in Ordnung, aber auch in natura war der Widerstand
nicht zu entziffern. Ich musste nachmessen: 2,7 k.
Deutlich gekennzeichnete Widerstände haben oft zu dicke
Anschlüsse; da hilft wiederum die Montage auf Stiftleiste (unten
rechts).
Auch
das geht: eine kleine Verstärkerstufe, "steckfertig" für das
Breadboard zusammengelötet. Dank der aufrechten Bauweise
beansprucht der Baustein wenig Platz auf dem Board.
Antennenumschalter
Bei meinen Versuchen stellte sich heraus, dass sich die günstigste Antennenkopplung meistens über einen Kondensator ergibt, wobei die Kapazität von Fall zu Fall verschieden sein kann. Um nicht ständig umstöpseln zu müssen, hat sich der folgende Schalter bestens bewährt.
Mit
diesen Kapazitäten kommt man in fast allen Fällen zurecht.
Und wenn nicht, wird der Schalter ganz nach rechts (galvanische
Verbindung) gedreht und ein externer Kondensator zwischengeschaltet.

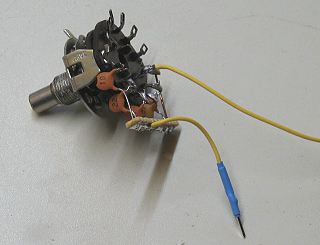

Die
Kondensatoren lassen sich direkt am Stufenschalter anlöten. Der
Schalter kann irgendwo an der Frontplatte montiert werden.
